功率： 15kw ~ 5.5kw

扭矩：0.371N.m ~ 1.230N.m

速比： 1/5 ~ 1/1440

轴布置： 直交轴

简介：

Hyponic是住友60年齿轮设计和制造技术经验的结晶。目前有过百万的Hyponics产品服务于各行各业。最新型号更具有了更加紧凑的尺寸，模块化的壳体，免维护的油脂润滑，以及极高的效率。标准Hyponic产品就具有IP55的防水等级，非常适合应用于食品生产线等。与蜗轮蜗杆传动技术相比，Hyponic具有更高的性能和效率。

特点：

1. 获得美国的双曲面齿轮设计

HYPONIC的主要零件——双曲面齿轮是位于蜗轮与伞齿轮中间的直交轴齿轮。在性能上兼有蜗轮的低噪音和伞齿轮的高效率等性能。

2. 高效率、低噪音、运行平稳

与蜗轮相比，双曲面齿轮由于其滑动摩擦较小，完全实现了高效率。

伞齿轮的啮合率一般在2齿左右，但HYPONIC拥有约2.5齿的高啮合率。因此起运转声音非常小。另外住友还独自开发3次元解析，从而使噪音减得更小。其成果受到使用自动门、小型电梯和轮椅等需要静音的顾客的高度好评。

3.轻质铝合金壳体设计，结构轻巧紧凑，耐腐蚀，且防水

电动机轴和双曲面小齿轮一体化设计，开发适应不同减速比的极小尺寸的外壳。而且积极采用铝合金等材料实现小型轻量化。

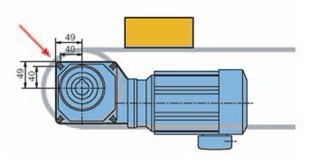

4.获得日本和美国的正方形安装节矩

安装节矩为正方形的原因

1） 即使改变安装位置也不会从传送带上突出来。

2） 即使改变安装位置也不需改变装置的设计。

                            水平安装                                                                                                 垂直安装

 5. 免维护的油脂润滑

油脂经久耐用，无需要更换，保证电机可以任何角度或倾斜安装。

6.实现齿轮箱与电机的多种组合

一般的齿轮电机，一个机型对应一个电机容量及一个速比。因此，当负载系数或径向负载超过容许值的时候，齿轮箱及电动机都要提高一级。安装尺寸、重量和成本等方面，也随之增加。HYPONIC齿轮电动机，同一容量设定了两种机座号的组合可供选择。客户可以根据使用条件，选择最合适的机型。

7.可配更多功率、更多规格的电机

功率包含15W~5.5KW，另外还增加了0.25KW、0.55KW、1.1KW、3.0KW的中间容量。

可在丰富的住友电动机中选择最适合您使用的一台：

三相电动机      带制动器的电动机           防水型（IP56）电动机

单相电动机      户外型电动机               特殊电压电动机

变频电动机      增安防爆型（eG3三相）     国外规格电动机
