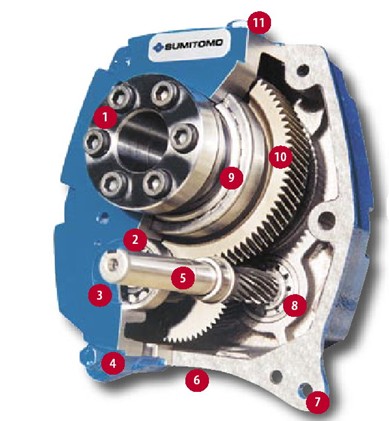

1. 输出空心轴（带Taper-Grip轴衬）

2. 油封

3. 轴端盖

4. 塞子

5. 输入轴

6. 箱体

7. 力矩臂安装预留孔

8. 逆止器

9. 轴承

10. 齿轮

11. 通气塞

功率： 0.18KW - 225KW

力矩： 256N·m ~ 44,000N·m

速比： 1/5  1/13  1/20  1/25

简介：

Helical Shaft Mount（HSM）减速机直接安装在设备的主传动轴上，Taper-Grip的轴衬设计提供了简单的无键安装和拆卸。渗碳齿轮的优化齿形和宽齿面设计使HSM减速机具有较高的额定容量和高效率的扭矩输出。

特点：

1． 体积小巧，结构简单，使用寿命更长

宽齿面设计，14°螺旋角和25°压力角能承受更大冲击。

高速轴和中间轴采用滚珠轴承。低速轴采用深槽滚珠轴承，也可选配锥形滚珠轴承。

2． 制作工艺精良

HSM的轴由合金钢材料加工制成，与轴承、齿轮的配合部位都经过精确研磨。铸铁箱体，精密钻孔，并用暗销固定，保证精确组装。

3． 拆装方便，易于更换和维护

配合Taper-Grip衬轴，可采用无键安装。可通过两个专用机壳点将力矩臂安装在箱体上，无需拆除其他机壳装置。螺丝扣的设计使皮带系统的调节更快捷、更方便。

4． 良好的密封，杜绝渗漏

箱体塞子带有一体式密封垫圈，轴端盖经过橡胶液处理，可自行密封至符合ISO标准尺寸的罩壳上，油封为标准金属强化双唇式弹簧密封，在恶劣条件下也可选择TACONITE油封，油封全球供货。

5． 电机安装方便

电机可利用空心轴周围的螺纹孔，采用法兰安装方式直接安装到机架上。这种法兰安装方式可以省去一个轴承。

6． 规格齐全，多样选择

HSM有13种机型、4种减速比可选。空心轴输出有公制及英制的Taper-Grip或通孔可供选择。输入轴符合ISO标准，可提供公制和英制尺寸。

同时，我们还有适合各种机座号和减速比的逆止器可供选择。

应用：

· 物流输送设备

· 造纸机械和木工机械

· 采矿设备

· 搅拌设备

· 粮食机械
